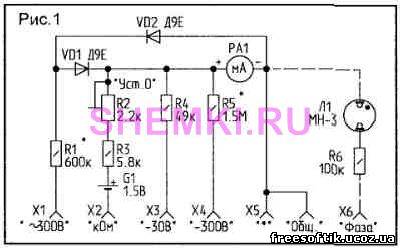

Автор разработки: В.Резков Схема принципиальная Карманный минитестерСделав такой прибор, я несколько лет пользовался им при наладке станков с ЧПУ. Прибор охватывает диапазон часто измеряемых напряжений постоянного и переменного тока (до 300 В) и позволяет проверять резисторы, диоды, транзисторы и конденсаторы. Принципиальная схема самого тестера (рис.1) — классическая. Все детали тестера размещены внутри измерительной головки (М42100 или аналогичной), рассчитанной на измерение постоянного напряжения 3 В или 30 В. Детали прибора недефицитны и обычно "под рукой" в арсенале радиолюбителя. Миниатюрные гнезда устанавливаются на корпусе головки (рис.2). Здесь же размещаются винт М3 (на него навинчивается щуп "общий"), переменный резистор R2 "Уст.0" и фонарь ФРМ-1 (в него удобно ставить элемент G1 типа СЦ32, СЦ21 и т.п.). При желании в прибор можно добавить индикатор фазы (на схеме показан пунктиром). Внутри головки места вполне хватает.
