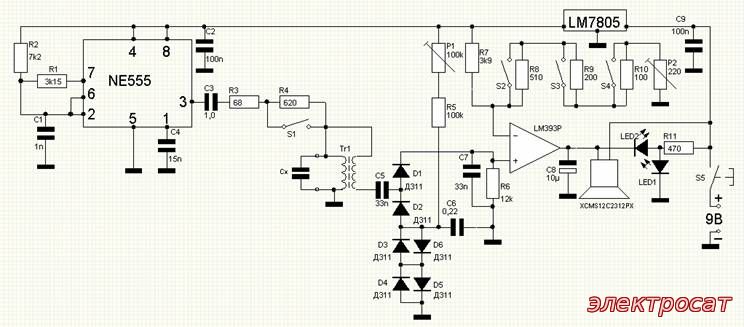

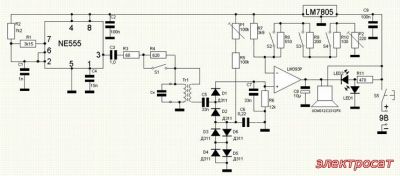

Схема принципиальная Измеритель сопротивления обкладок конденсаторов (ESR)

   Электролитические конденсаторы не отличаются высокой надежностью, быстро стареют, высыхают. При этом резко увеличивается сопротивление обкладок конденсатора. Если такой конденсатор используется, например, в фильтре питания импульсного устройства, он не сможет подавить импульсные помехи. Устройство будет работать неправильно или совсем перестанет работать.
   Быстро и с достаточной точностью определить сопротивление обкладок конденсатора можно при помощи этого пробника:

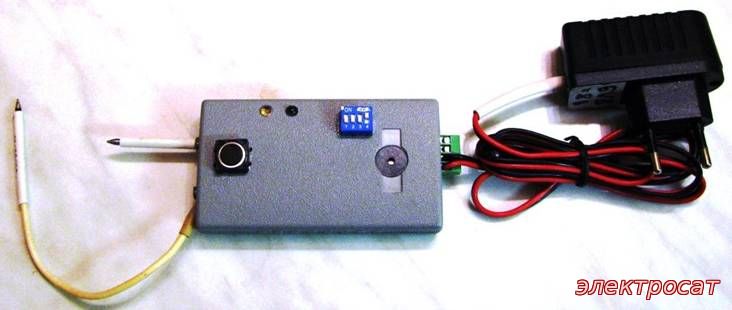

   От подобных схем отличается тем, что позволяет измерять сопротивление от 0,1 Ома. Это необходимо для диагностики конденсаторов большой емкости (в фильтрах питания). Пределы измерений меняются с помощью DIP-переключателей S1-S4. Для удобства и быстроты использования пробника оценка результатов измерения по зажиганию светодиода LED2 и звуку пищалки (сопротивление не выше заданного). В случае необходимости можно подключить внешний милливольтметр переменного тока параллельно измеряемому конденсатору (2 пустые клеммы на клеммнике питания).
   Коэффициент трансформации импульсного Tr1=10. В качестве источника питания удобно использовать зарядку от мобильного телефона, переделанную на 8-9В.





Источник: http://elektropoleznosti.narod.ru/shemi/ESR/esr.htm
