22:38 Индикатор напряжения бортовой сети автомобиля | |
|

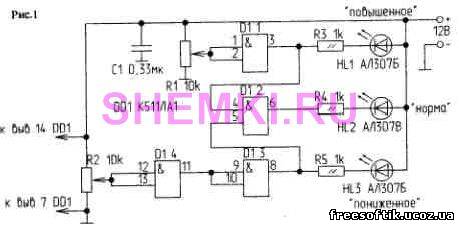

Автор разработки: Мелащенко Схема принципиальная Индикатор напряжения бортовой сети автомобиляПроконтролировать бортовое напряжение автомобиля поможет индикатор, собранный на микросхеме К511ЛА1 (рис.1). Элементы DD1.1, R1, HL1 — пороговое устройство завышенного напряжения. При пониженном напряжении срабатывают элементы DD1.4, DD1.3 и включается светодиод HL3. Когда напряжение не выходит за пределы 12,8...14,8 В, на входах DD1.2 — единица и включается светодиод HL2, показывающий "норму". Настройка сводится к установке пороговых напряжений. Заниженное напряжение 12,8 В устанавливается R2, а завышенное (14,8 В) — резистором R1. Схема может быть с успехом использована для контроля напряжения источников питания.
