Два радиомикрофона (на 1 км и на 5 км)

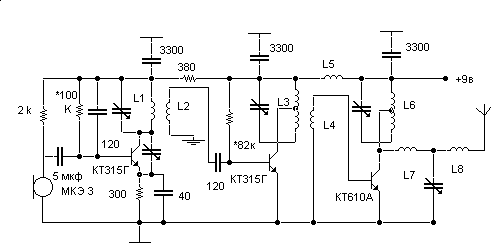

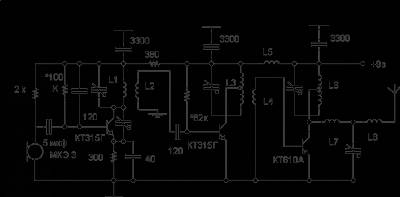

Схема принципиальная Два радиомикрофона (на 1 км и на 5 км)

Схема, показанная на рисунке, работает на расстояние до 5км. Чтобы превратить ее в схему на 1км, следует исключить оконечный каскад на КТ610 и подсоединить антенну к средней точке катушки L3. Схема хорошо работает только после подборки всех деталей, помеченных звездочкой. Желательно экранировать задающий генератор с предусилителем от выходного каскада. Если будет сильно плавать частота, то коллектор транзистора задающего генератора пересадить на середину L1, так, как это сделано с L3. При этом подстроечный конденсатор по прежнему должен быть включен между коллектором и эмиттером. Все подстроечные конденсаторы - 5...25пф. Все катушки имеют диаметр 5мм и намотаны проводом ПЭЛ-0,5. L1 - 5 витков L2 - 2 витка L3, L6 - 3+3 витка L4 - 2...3витка L5 - 25 витков L7, L8 - 2 витка



Источник: http://cxem.net/radiomic/radiomic51.php
