15:15 Цифровой измеритель емкости аккумуляторов | |

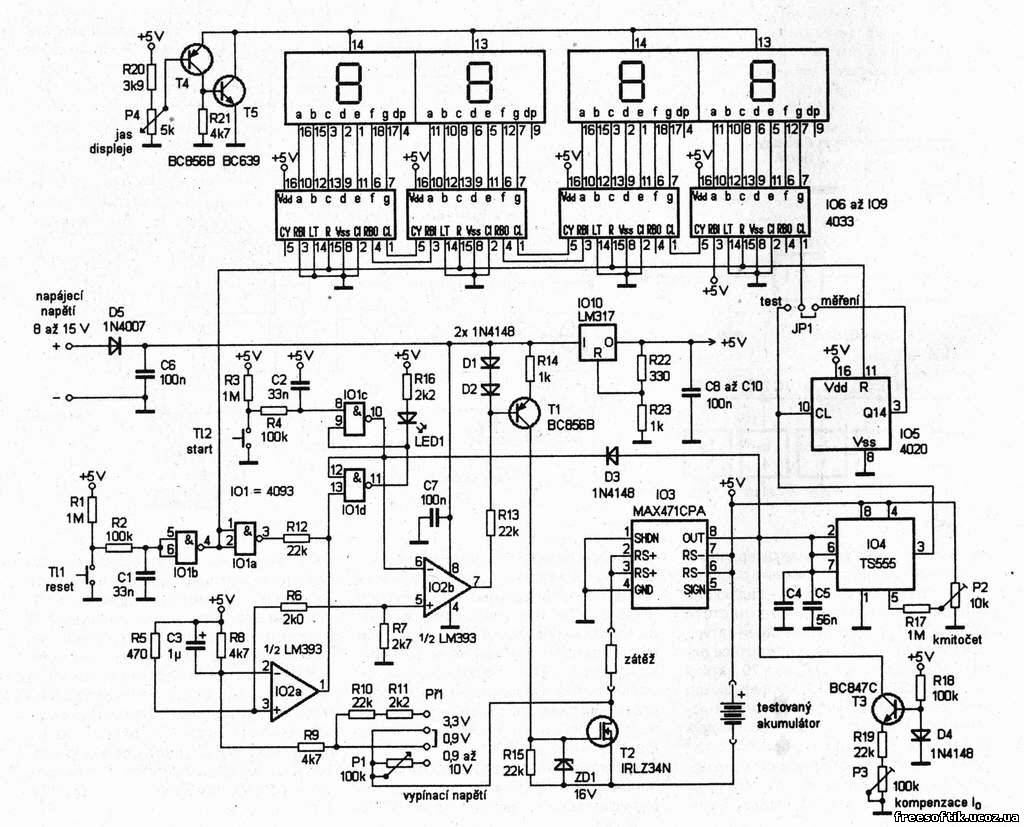

Схема принципиальная Цифровой измеритель емкости аккумуляторов Цифровой измеритель емкости предназначен для аккумуляторов с диапазоном емкостей до 9,999 Ач, разрядным током от 0,01 до 3 А и напряжений от 0,9 до 10 В. В основе устройства - преобразователь ток-частота на ИМС датчика тока МАХIМ МАХ471 IO3 (ток на ее выходе ОUТ в 2000 раз меньше тока в измеряемой цепи RS+RS- с внутренним резистором-сенсором сопротивлением 35 миллиом, выходной ток которой управляет частотой генератора на интегральном таймере IO4. Частота последнего подстраивается триммером Р2 так, что после деления в 14-разрядном двоичном счетчике IO5 она становится равной 1000 импульсов в час при разрядном токе 1 А. Генератор тока на транзисторе ТЗ компенсирует входной ток ИМС IO4, повышая точность измерения аккумуляторов малой емкости. С выхода IO5 импульсы поступают на 4 декадных счетчика IO6-IO9 с дешифраторами и драйверами 7-сегментных светодиодных индикаторов. Яркость свечения последних можно регулировать триммером Р4. Логические элементы IO1, компараторы IO2 и транзисторы Т1, Т2 образуют схему управления, которая при нажатии кнопки Тl1 Reset обнуляет счетчики и отключает разрядный ток, а при нажатии кнопки Тl2 Start включает разряд, который длится до тех пор, пока напряжение на аккумуляторе не уменьшится до порога, устанавливаемого переключателем Рr1 (и резистором Р1 в одном из его положений) и компаратор IO2а через триггер IOс, IO1в и диод D3 затормозит генератор I04 (а через IO2а отключит разрядный ток). В этот момент состояние счетчиков IO6-IO9 соответствует отданной емкости в миллиампер-часах.
