05:24 Часы на PIC628 ИН-14 | |
|
Автор разработки: Ян Схема принципиальная Часы на PIC628 ИН-14Приветствую всех любителей Nixie-часов! С удовольствием вношу свою лепту, предлагая конструкцию на 4-х индикаторах ИН-14. Программировать микроконтроллеры я к сожалению не умею, но с удовольствием повторяю понравившиеся мне конструкции. Конструкция выполнена на 2-х односторонних печатных платах. Платы соединяются разъемами. Такая конструкция удобна тем, что можно применить любые имеющиеся индикаторы, достаточно развести только плату индикации. Платы разведены в программе DipTrace. В архиве схемы и платы в DipTrace, и прошивка.

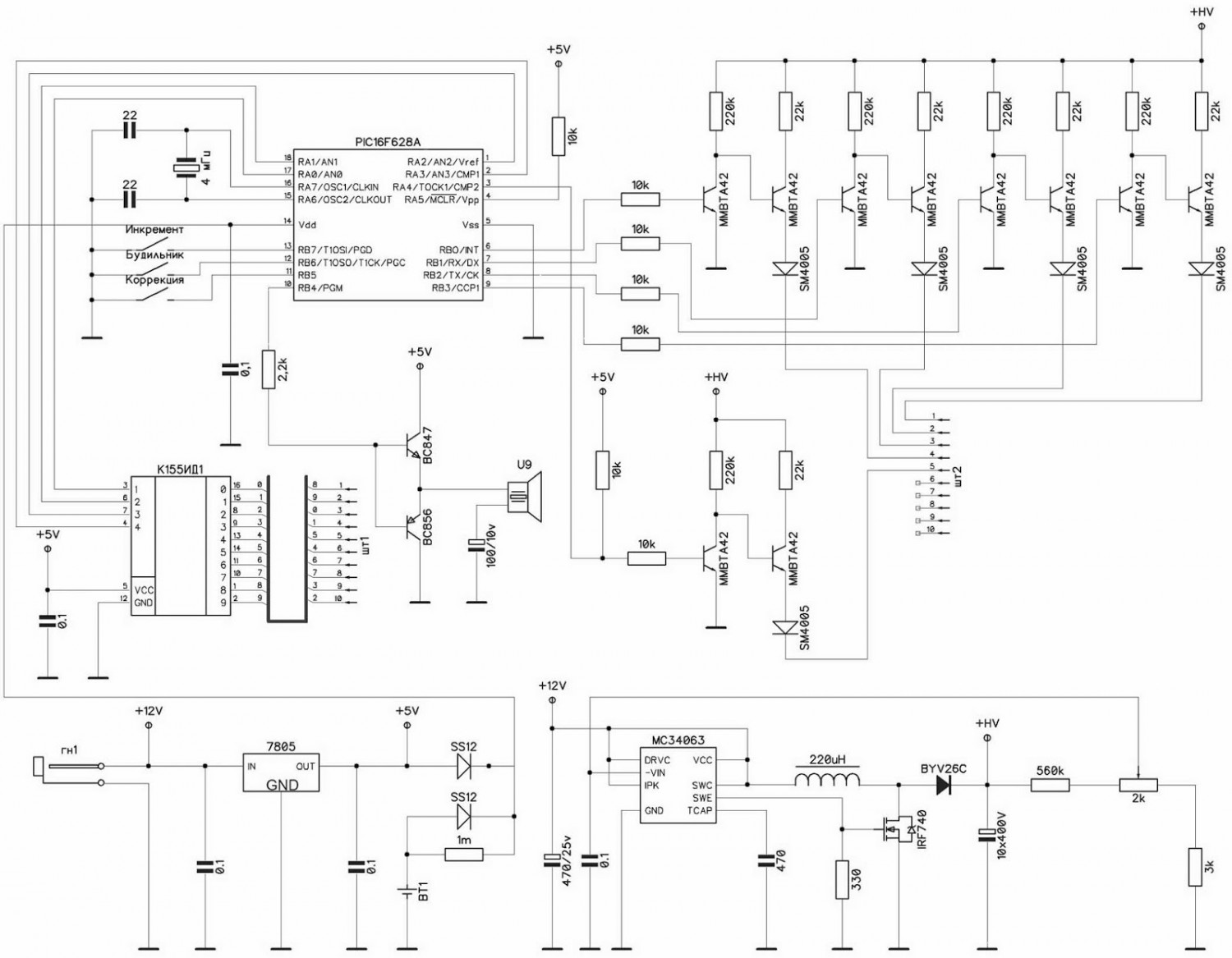

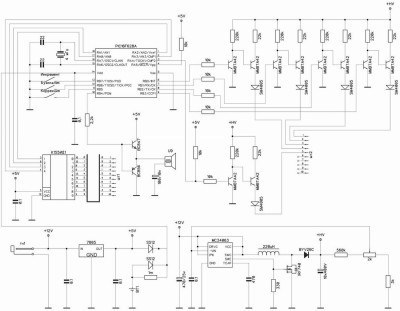

Часы на PIC628 ИН-14 схема

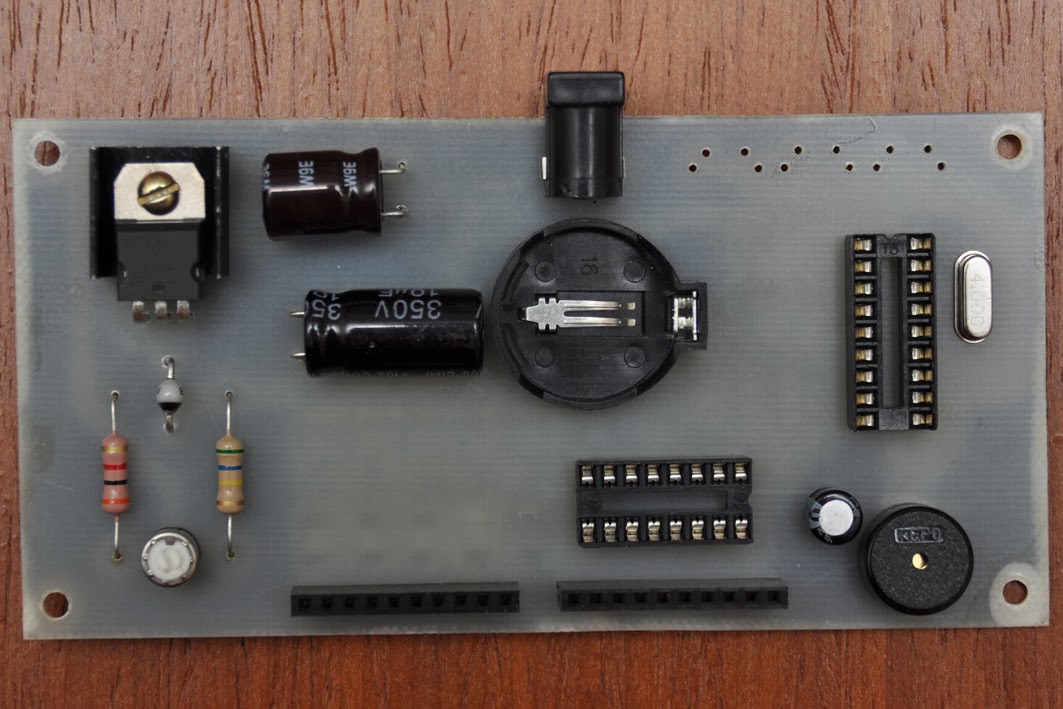

Часы на PIC628 ИН-14 внешний вид платы сверху

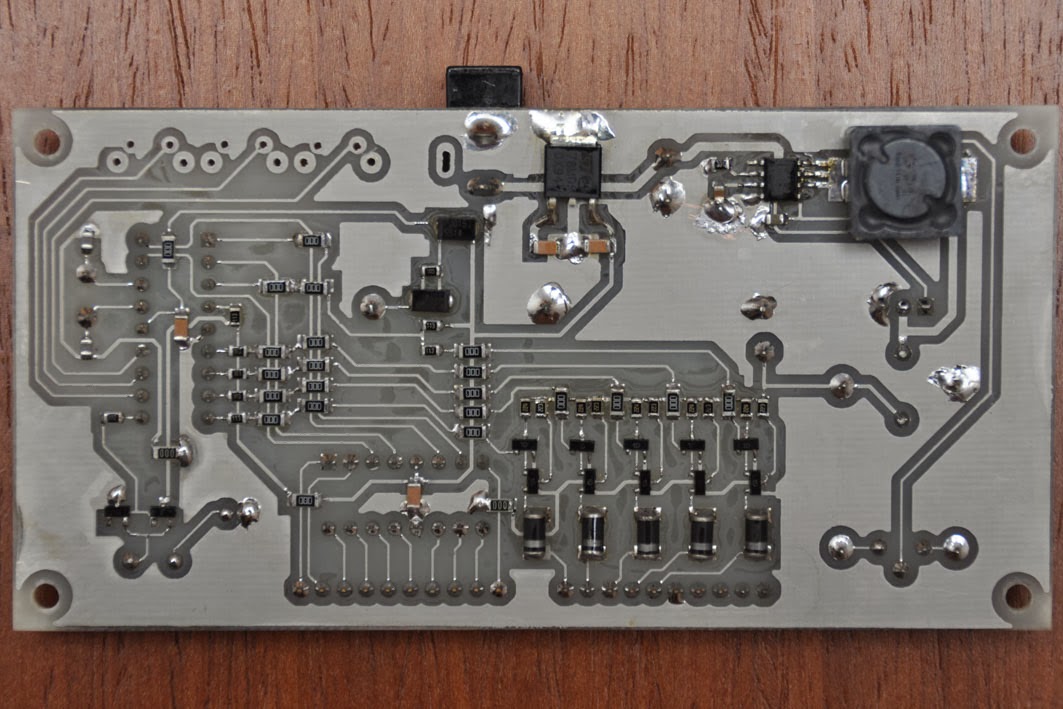

Часы на PIC628 ИН-14 внешний вид платы снизу

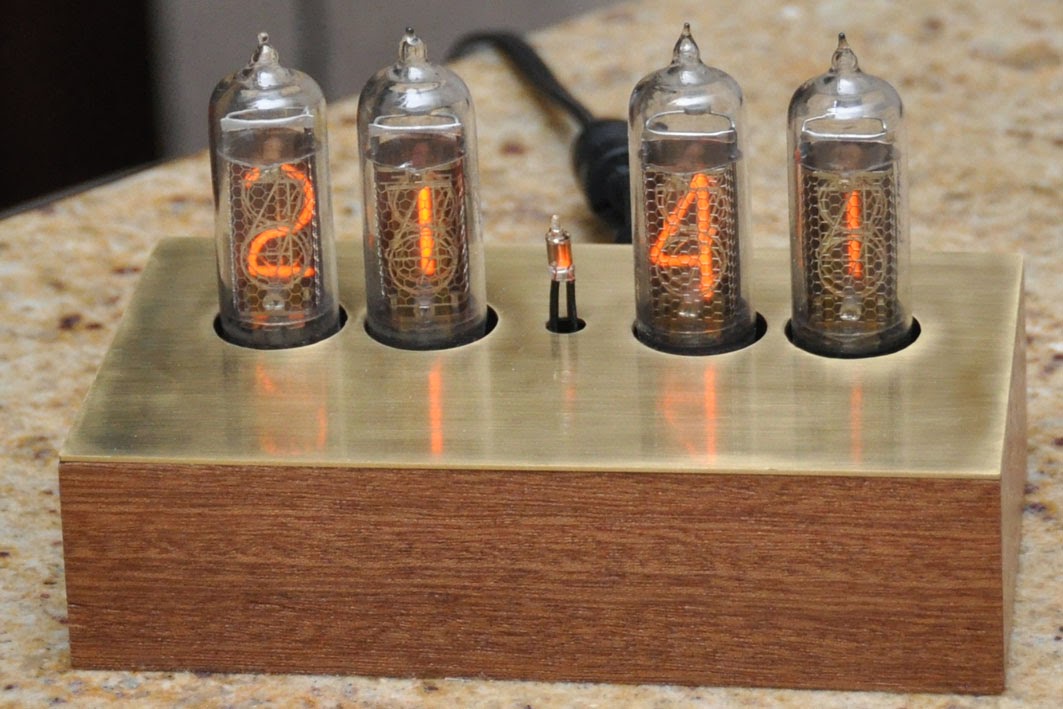

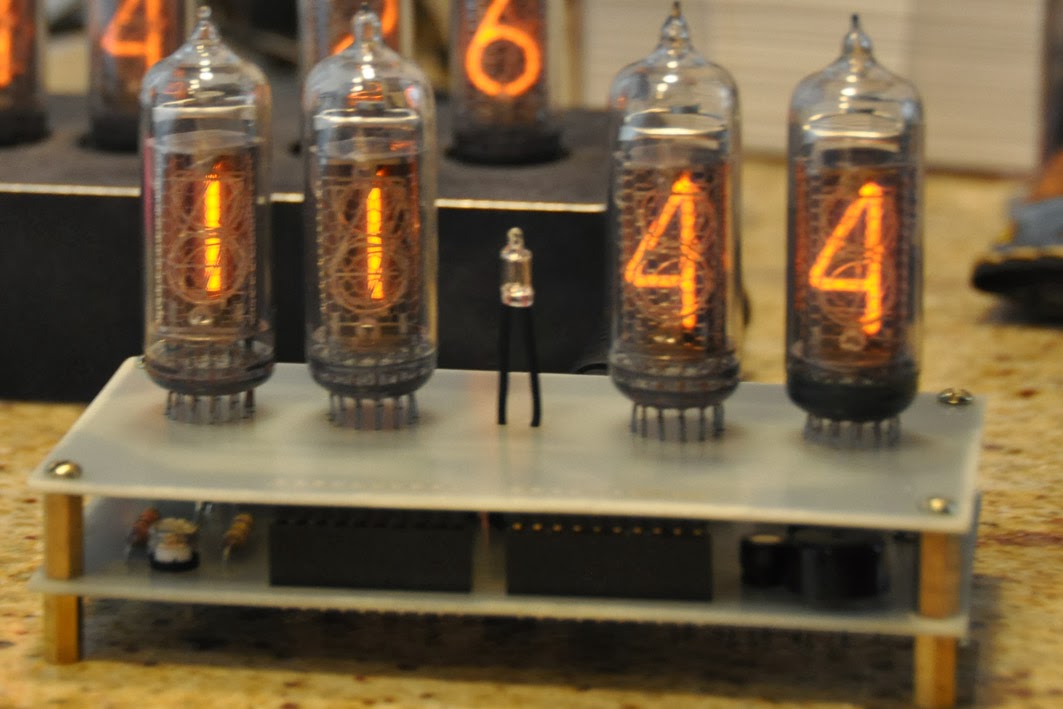

Часы на PIC628 ИН-14 внешний вид
Скачать
