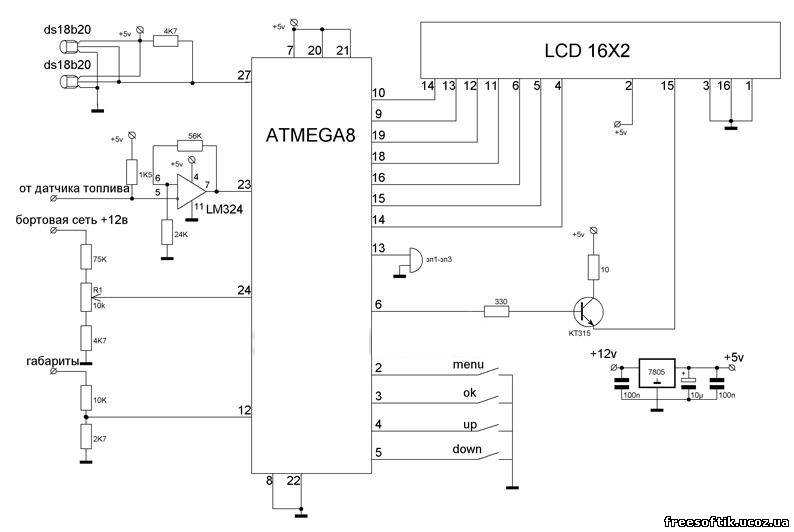

Схема принципиальная Бортовой миникомпьютер

Основные функции:
1.Остаток топлива в баке в литрах.
2.Напряжение бортовой сети.
3.Рабочую температуру двигателя.
4.Температуру воздуха снаружи машины.
5.Изменение яркости дисплея в зависимости от включенного габаритного освещения (день/ночь).

Дополнительно компьютер обладает следующими сервисными возможностями:
1.Калибровка штатного датчика уровня топлива.
2.Установка уровня подсветки дисплея для режимов день/ночь.
3.Изменение поправочного коэффициента инерционности показаний уровня топлива.

Все калибровки прибора производятся программно. Для измерения температуры необходима установка собственных датчиков dallas ds18b20.
В основе устройства лежит микроконтроллер AVR ATMega8 производства фирмы ATMEL. Для измерения напряжения бортовой сети предусмотрен отдельный контакт, который можно подключить непосредственно к аккумулятору или замку зажигания. В качестве индикатора был выбран алфавитно-цифровой жк индикатор фирмы МЭЛТ МТ-16S2H, который с успехом можно заменить на любой другой, совместимый с HD44780.

В прикрепленном файле проект устройства и прошивка а также документация по датчикам dallas ds18b20, микроконтроллеру AVR ATMega8, жк индикатору МЭЛТ МТ-16S2H и HD44780 в формате pdf. Скачайте прикрепление к "Бортовой миникомпьютер"

Скачать
