21:44 Блокиратор телефонной линии. | |

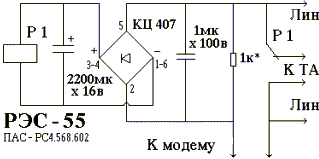

Схема принципиальная Блокиратор телефонной линии.Как то искал по нэту схему блокиратора для телефона, не нашёл. Вот решил выложить Большинство подобных схем на динисторах или тиристорах, имеют преимущество как простота, но имеют также и минусы, такие как: сопротивление при коммутации, "прозвонку" на параллельных аппаратах и обычно с соблюдением полярности. Приведенная схема устранена от перечисленных недостатков. Задержка коммутации, при использование данных схемы, составляет примерно около 1 сек, благодаря использованию реле уменьшено также сопротивление соединения, соблюдение полярности не требуется. Блокиратор можно расположить в любом месте телефонной линии, сделав нечто вроде распределителя. Реле лучше применять герконовое (из-за своей бесшумности) на 5-7 вольт, но возможно потребуется регулировка резистора, а в качестве диодного моста можно использовать 4 диода
