Схема принципиальная Блок питания от 1,5 до 30В (3А).

  Блок питания обеспечивает выходное напряжение, которое можно изменять от 1,5 до 30В (3А).
Силовой трансформатор мощностью не менее 100Вт, напряжение на вторичной обмотке 26В, 3А. Диоды D1-D4 или диодный мост должны быть рассчитаны на ток не менее 6 А и напряжение 60 В.

    При  небольшом токе нагрузки падение напряжения на резисторе R2 невелико, и устройство работает так же, как и без транзистора.

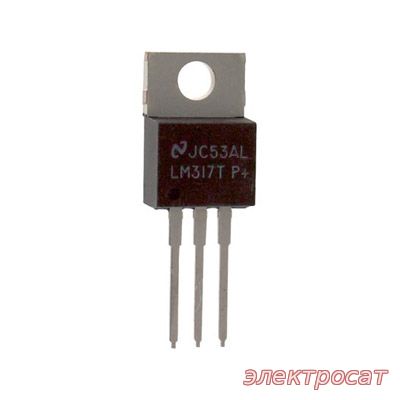

    При большем токе это падение напряжения достигает 0,6..0,7В, и  транзистор начинает открываться,  ограничивая  тем самым  дальнейшее увеличение тока через микросхему. Резисторы R4 и R3 образуют внешний регулируемый делитель, входящий в цепь установки выходного напряжения.
Резистор R1 служит датчиком тока по перегрузке. Диод D1 защищает микросхему от случайного замыкания входной цепи при заряженном конденсаторе С2. Конденсаторы С1 и C2 снижают уровень пульсаций выходного напряжения. VT1 можно заменить  транзистором структуры p-n-p мощностью не менее 100 Вт и током коллектора более 6А.

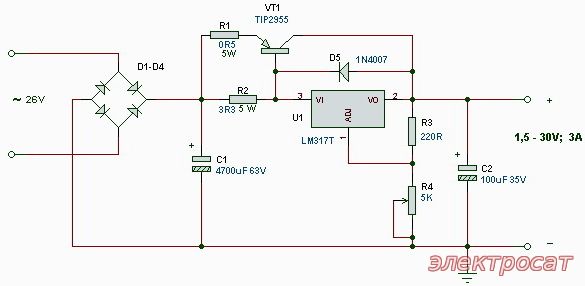

Принципиальная схема Блока питания
