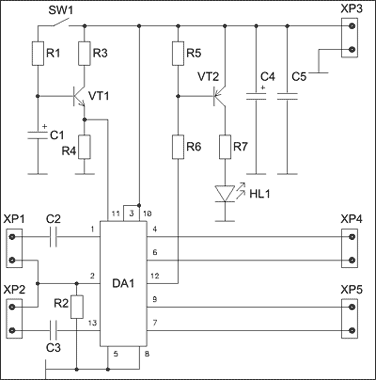

Схема принципиальная автомобильный усилитель на TDA 8560Q

Этот автомобильный усилитель низкой частоты выполнен на интегральной микросхеме TDA8560Q/TDA8563Q (DA1). Эта ИМС представляет собой УНЧ класса В и устанавливается в авто-аудиоустройствах для получения высококачественного выходного музыкального сигнала средней мощности. Микросхема содержит два идентичных мостовых усилителя развивающих мощность до 40 Вт на нагрузке 2 Ом в каждом канале, соответственно.

Характерная особенность данной микросхемы - наличие диагностического выхода 12, который в свою очередь позволил отобразить следующие аварийные ситуации: -перегрузка ИМС - перегрев ИМС - КЗ в нагрузке Переключатель SW1 предназначен для управления режимом работы ИМС (ВКЛ/ВЫКЛ). Замыканием контактов SW1 осуществляется перевод микросхемы из дежурного режима в рабочий и наоборот. Особое внимание следует обратить на подключение усилителя к источнику питания: ИМС чрезвычайно чувствительна к напряжению питания – максимум 18 В.Переполюсовка источника напряжения питания приводит к выходу ИМС из строя (Uобр = 6 В максимум). Микросхему усилителя необходимо установить на теплоотвод площадью не менее 600 см 2 . В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС. Немного о замене радиодеталей: вместо транзистора VT1 вполне подходит КТ3102,КТ315 и им подобные; вместо VT2 пойдёт КТ3107,КТ361; светодиод - любой. Данная схема собиралась мной для использования в качестве усилителя активных мультимедийных колонок, зарекомендовала себя как надёжный усилитель, устойчивый к перегрузкам и жёстким температурным условиям.
