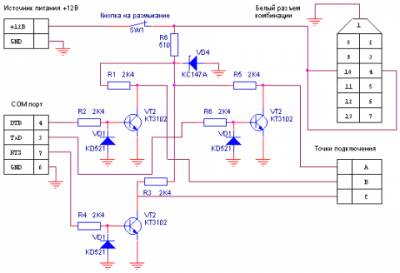

Схема принципиальная Адаптер CombisetПрограмма COMBISET позволяет корректировать показания электронных спидометров на отечественных автомобилях. Программа работает через СОМ-порт со специальным адаптером. Ниже представленны 2 варианта схемы адаптеров.Первый вариант. Классическая схема на транзисторах, которая встречается на большинстве сайтов.  Второй вариант. Предлагаемый вариант адаптера Combiset прекрасно умещается в корпусе разъема DB-9 (правда, без мультивибратора). Мультивибратор нужен только для Владимирских панелей (АП), чтобы не тыкать проводком (B или C) с определенной частотой на вход сброса роллера. Микросхема MC1489 или SN75189 представляет собой не что иное, как специализированный счетверенный преобразователь уровней RS-232 (COM порт) в TTL уровни. Найти вышеуказанную микросхему можно на некоторых очень старых ISA мультикартах  Для работы с панелями необходима программа Combiset. Прикрепления: Картинка 1 · Картинка 2
