А316 вместо батарейки КРОНА

Автор разработки: А.А.Писакин

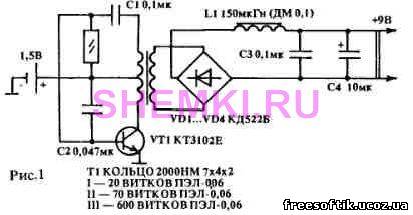

Схема принципиальная А316 вместо батарейки КРОНА

Хочу представить вниманию радиолюбителей схему преобразователя напряжения (рис. 1), который в пульте дистанционного управления телевизором позволяет заменить батарейку "Крона" обыкновенной круглой батарейкой "A316" с напряжением 1,5В. Эта батарейка вместе с преобразователем свободно становится в пульт.
Ток потребления в режиме покоя (т.е. когда клавиши пульта управления не нажаты) — не более 3 мА. Режим работы преобразователя (ток потребления, выходное напряжение) можно изменить, подобрав резистор R1. По возможности, на плату пульта дистанционного управления (рис.2) необходимо установить два электролитических конденсатора 470 мкФ х 16 В (в цепь питания). От этого стабильность выходного напряжения только улучшится.
За счет изменения числа витков обмотки III трансформатора ТР1 можно при желании изменить выходное напряжение. Источник: А.А.Писакин, журнал "Радиолюбитель". Схемы и статьи публикуются с разрешения редакции журнала.
