18:39 5 вольт из порта RS-232 | |

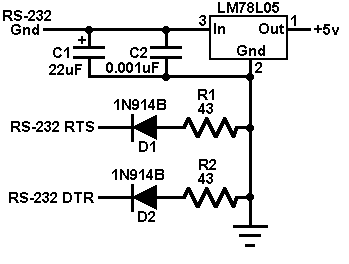

Схема принципиальная 5 вольт из порта RS-232 В схеме используется LM78L05. +5v получается из сигналов RTS и DTR в RS-232. Эта схема, даже из портативного компьютера, может выдавать ток 12mA. Единственый недостаток - то, что устройство транзисторно-транзисторной логики должно быть изолировано от корпуса компьютера, потому что интерфейс воспринимает корпус RS-232 как положительное напряжение.
