06:53 2-х канальный светодиодный диммер | |

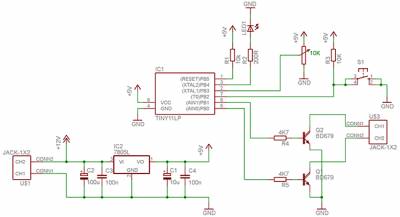

Схема принципиальная 2-х канальный светодиодный диммерУ данного диммера предусмотрено 5 программа, а также управление частотой мигания:1. Диммирование между первым и вторым каналом 2. Димирование одновременно двумя каналами 3. Режим мигания 1 4. Режим мигания 2 5. Режим мигания 3 Принципиальная схема светодиодного диммера представлена на рисунке ниже:  В основе конструкции лежит микроконтроллер Attiny13V, имеющий: - 1К флэ памяти; - 64Б SRAM; - 64Б EEPROM; - 5 IO выводов. Список радиоэлементов: 1. Attiny13V - 1 шт 2. 78L05 - 1 шт 3. Конденсатор 100 мкФ - 1 шт 4. Конденсатор 10 мкФ - 1 шт 5. Конденсатор 100 нФ - 2 шт 6. Резистор 10K - 2 шт 7. Резистор 200 Ом - 1 шт 8. Красный светодиод 5мм - 1 шт 9. Резистор 4.7К - 2 шт 10. Транзисторы BD681S - 2 шт 11. Кнопка - 1 шт 12. Потенциометр 10K - 1 шт А также небольшой пластиковый корпус, соединительные провода, макетная плата и др.  Программа получилась размером 1000 байт, т.е. память микроконтроллера использована полностью. Скачайте прикрепление к "2-х канальный светодиодный диммер" Прикрепления: Картинка 1 · Картинка 2
Скачать
