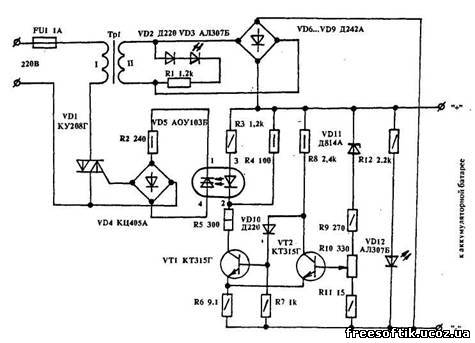

Схема принципиальная Автоматическое зарядное устройство

Предлагаю несложное автоматическое зарядное устройство для аккумуляторных батарей. Зарядка батарей прекращается при достижении на клеммах напряжения выше 12,5 В.
Преимуществом устройства является возможность автоматического отключения его от сети и подключения к ней за счет энергии аккумуляторных батарей. При соответствующей замене элементов автомат можно использовать для подзарядки аккумуляторов резервного питания АТС и др. объектов. Силовой трансформатор в автомате использован стандартный, типа ТПП-318У, обеспечивающий на выходе вторичной обмотки напряжение не менее 16 В (ток нагрузки не менее 10А). Транзисторы VT1, VT2 можно заменить на КТ603. Симистор VD1 необходимо установить на теплоотвод с площадью не менее 100 кв.см.
