09:26 Бортовой миникомпьютер на AVR | |
|

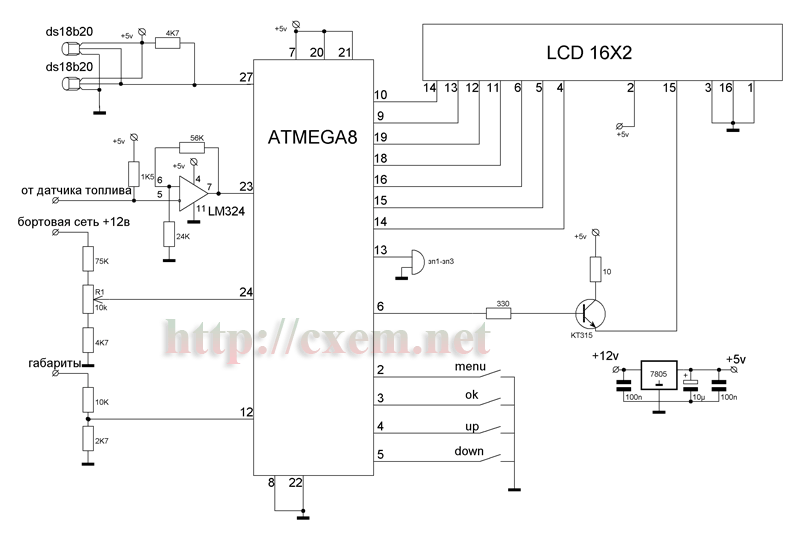

Автор разработки: Ветров Юрий Александрович Схема принципиальная Бортовой миникомпьютер на AVRПрибор устанавливается на любом автомобиле с напряжением бортовой сети 12в.Основные функции: 1.Остаток топлива в баке в литрах. 2.Напряжение бортовой сети. 3.Рабочую температуру двигателя. 4.Температуру воздуха снаружи машины. 5.Изменение яркости дисплея в зависимости от включенного габаритного освещения (день/ночь). Дополнительно компьютер обладает следующими сервисными возможностями: 1.Калибровка штатного датчика уровня топлива. 2.Установка уровня подсветки дисплея для режимов день/ночь. 3.Изменение поправочного коэффициента инерционности показаний уровня топлива.  Все калибровки прибора производятся программно. Для измерения температуры необходима установка собственных датчиков dallas ds18b20. В основе устройства лежит микроконтроллер AVR ATMega8 производства фирмы ATMEL. Для измерения напряжения бортовой сети предусмотрен отдельный контакт, который можно подключить непосредственно к аккумулятору или замку зажигания. В качестве индикатора был выбран алфавитно-цифровой жк индикатор фирмы МЭЛТ МТ-16S2H, который с успехом можно заменить на любой другой, совместимый с HD44780.
Скачать
