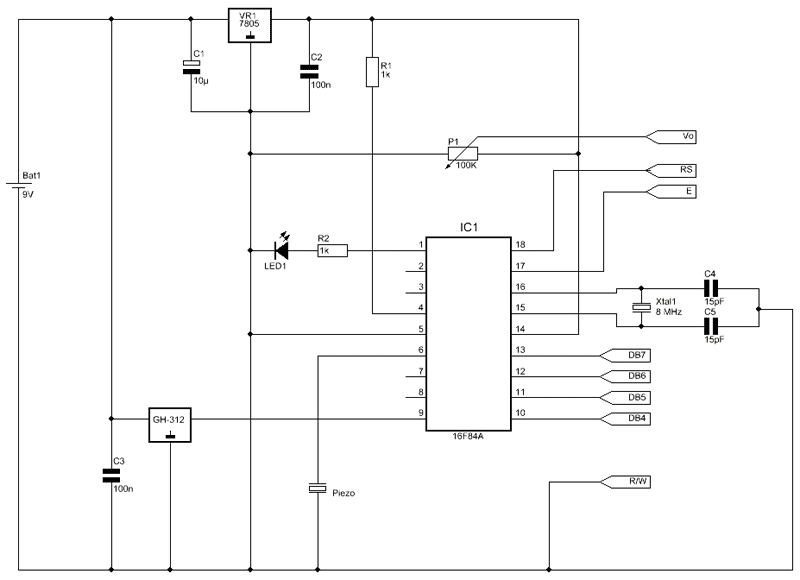

Принципиальная схема Газоаналиатор на датчике GH-312

Ваше вниманию представлен проект детектора утечки газа, который может определять большинство опасных для человека газов: дым, сжиженный газ, бутан и пропан, метан, спирт, водород и др. В качестве датчика используется GH-312.

Список используемых радиоэлементов:

R1	1K резистор
R2	1K резистор
P1	100K потенциометр
C1	10мкФ конденсатор
C2	100нФ конденсатор
C3	100нФ конденсатор
C4	15пФ конденсатор
C5	15пФ конденсатор
Xtal	8МГц кварц
Led1	3мм красный светодиод
Piezo	Пьезоэлемент
LCD	8X2 LCD
IC1	PIC16F84A
VR1	м/с 7805
GH-312	Датчик газа
